Programovateľné relé PR114 s analógovými vstupmi a výstupmi

je univerzálne riadiace relé staršej generácie pre priemyselné aplikácie a domové inštalácie.

PR114 je vybavené:

• indikačnými LED diódami pre každý vstup a výstup, bez displeja
• disponuje logickými, časovými, čítacími a výstupnými funkciami ako aj hodinami reálneho času
• je programovateľné cez USB pomocou logických symbolov/blokov (FBD) Akytec ALP
• univerzálne napájacie napätie 24 VDC alebo 230VAC

vstupmi:

• 8DI digitálne vstupy (prepínací kontakt, PNP snímač, 24±3 V DC, Log.1=U>15V, Log.0=U<5V)
• 4AI analógové vstupy (univerzálne: 0-10 V, 4-20 mA alebo digitálny

výstupmi:

• 4DO relé (AC: 10A, 250V odporová záťaž / DC 5A, 30 V, poč. zopnutí pozri manuál)
• 4AO typy an. výstupov podľa verzie PR114 (0-10 V, 4-20 mA)
• rozšíriteľné externým modulom Mx110 (po zbernici RS485)

Programovateľné relé PR114 je k dispozícii vo verzii (kúpite kliknutím na typ):

• PR114-224.8D.4A.4R.UUUU-RTC – 8DI + 4AI, 4DO + 4AO(0-10V), RTC, LED
• PR114-224.8D.4A.4R.IIII-RTC – 8DI + 4AI, 4DO + 4AO(4-20mA), RTC, LED
• PR114-224.8D.4A.4R.RRII-RTC – 8DI + 4AI, 6DO + 2AO(4-20mA), RTC, LED

Programovateľné relé PR114

od akYtec je vhodné pre nízko-nákladovú realizáciu projektov v oblasti automatizácie procesov. Umožňuje automatizovať jednoduché ale aj zložité úlohy riadenia v rôznych oblastiach použitia. Užívatelia majú k dispozícii tri verzie s rôznymi druhmi analógových výstupov. Vďaka univerzálnemu zdroju napájania a možnosti výberu vstupov a výstupov je PR114 mimoriadne flexibilné mini-PLC. Okrem ôsmich digitálnych vstupov a štyroch digitálnych výstupov vo forme relé má programovateľné relé PR114 aj štyri univerzálne vstupy a štyri univerzálne výstupy (digitálny/analógový).

Relé je napájané cez univerzálny zdroj (24 V DC alebo 230 V AC) čo poskytuje flexibilné použitie v praxi a zjednodušuje použitie, pretože postačuje iba jedna verzia pre všetky napäťové prostredia. PR114 je možné využiť aj na implementáciu zložitejších projektov pretože má dostatočné hardvérové ​​zdroje a pamäť. Na programovanie sa používa bezplatný softvér akYtec ALP ktorý stiahnete tu.

Programovateľné relé PR110 od akYtec možno použiť ako programovateľný regulátor, časovač, viacnásobné časové relé s individuálnymi časmi pre jednotlivé výstupy, logické relé, kontrolné relé a podobne. Toto všetko získate za atraktívnu cenu.

Typické oblasti použitia:

• Vnútorné a vonkajšie osvetlenie, osvetlenie výkladov a prístupové systémy
• Ovládanie kompresorov
• Ovládanie ventilátorov
• Ovládanie čerpadiel
• Riadenie zdvíhacích, dopravníkových a plniacich systémov

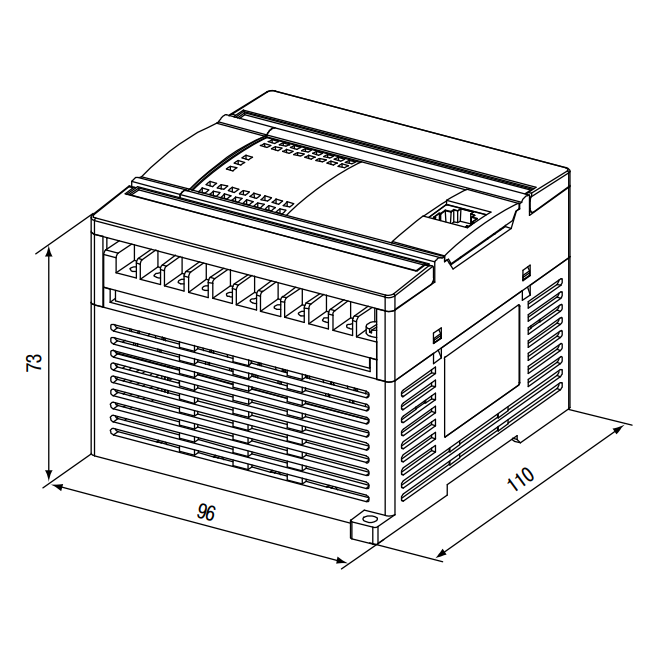

Digitálne vstupy a výstupy umožňujú užívateľovi pripojiť širokú škálu senzorov a akčných členov. PR114 je navrhnuté v plastovom kryte pre montáž na DIN lištu alebo na stenu. Násuvné demontovateľné skrutkové svorkovnice na hornej a spodnej strane zariadenia umožňujú prípadnú výmenu bez odpájania signálových vodičov.

Programovateľné relé PR114 od akYtec možno použiť ako programovateľný regulátor, časovač, časové relé, logické relé, kontrolné relé a to všetko za atraktívnu cenu.

Programujte zadarmo:

Programovateľné relé je možné jednoducho naprogramovať pomocou funkčného blokového diagramu. Na programovanie sa používa bezplatný softvér akYtec ALP ktorý stiahnete tu. Pokiaľ ste začínajúci programátor či automatizér, odporúčame Vám pozrieť si celú sériu videí na kanáli Youtube / VENIO, s.r.o. na tému ako začať programovať programovateľné relé Akytec PRxxx.

Môžete si vytvoriť vlastné funkčné bloky alebo makrá alebo použiť už existujúce. Za týmto účelom výrobca integroval do programovacieho prostredia online databázu, vďaka ktorej si používateľ môže bezplatne stiahnuť vopred zostavené makrá akYtecu (alebo makrá vytvorené inými používateľmi). Softvér navyše ponúka režim simulácie ako aj online ladenie s aktuálnym prehľadom o využití a stave signálov vstupov a výstupov, ako aj ich dostupnosti v aktuálnom projekte. Pre prenos aplikácie (vami vytvoreného programu) do relé PR114 sa využíva programovací adaptér PR-KP20. Tento adaptér umožňuje pripojenie relé k PC cez USB 2.0.

Programovací Softvér Akytec ALP

Softvér Akytec ALP pre programovanie PR102 je pribalený na USB kľúči pri každom zariadení. Tiež je možné si ho stiahnuť zdarma z našej stránky tu, alebo priamo na stránke výrobcu Akytec tu. Aplikačný program sa píše/programuje vo formáte funkčných blokov FBD (tzv. funkčný blokový diagram). Následne užívateľ nahrá program do pamäte zariadenia pomocou programovacieho adaptéru a kábla USB. Počas pripojenia zariadenia k PC je možné spustiť režim ladenia „hľadania chýb“ počas ktorého je možné online v reálnom čase sledovať činnosť vstupov a výstupov podľa nahraného programu a overiť tak jeho funkčnosť.
