FPS – Istič pre brzdný rezistor

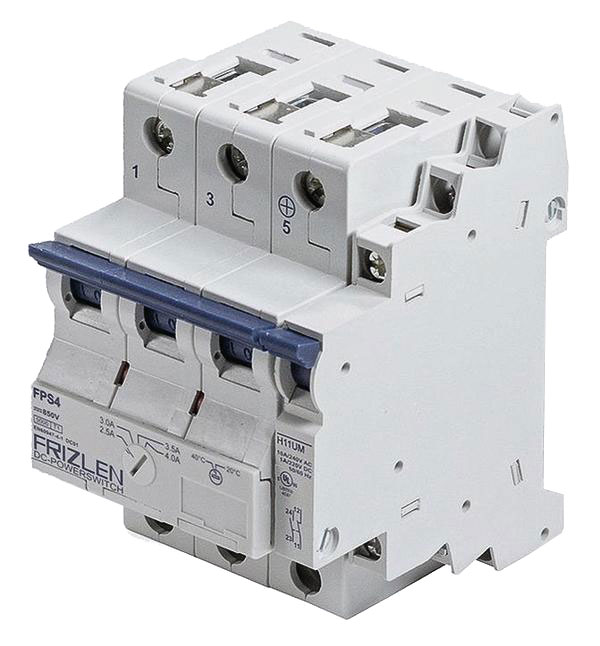

Bezpečnostný istič Frizlen DC-Powerswitch FPS pre výkonové rezistory, to je ochrana brzdného odporu pred preťažením a následným poškodením teplom.

Pri inštalácii brzdných rezistorov k frekvenčným meničom v ťažkých podmienkach, často riešime otázku, ako efektívne ochrániť brzdný rezistor pre spálením, resp. ako chrániť zaťaženie vodičov a jednosmerného medziobvodu frekvenčného meniča.

Najčastejšie používaným riešením je dovybavenie výkonového rezistoru termistorom. Jeho nevýhodou však zostáva nemožnosť zmeny nastavenia vypínacej teploty. Tá je pevne daná typom od výroby, a ak užívateľ používa rezistory s rôznou maximálnou dovolenou pracovnou teplotou, potrebuje rôzne termistory. Ďalšou nevýhodou termistoru je tiež neschopnosť detekovať prípadný skrat v rezistore, ktorý môže vzniknúť napr. zaprášením, vlhkosťou, či vniknutím cudzieho telesa. V takom prípade termistor reaguje až keď je dosiahnutá jeho vypínacia teplota.

Bezpečnostný istič DC-Powerswitch FPS pre výkonové rezistory v jednosmerných obvodoch meniča dokáže eliminovať vyššie uvedené nedostatky ochrany, pričom prináša kombináciu viacerých zariadení v jednom a niekoľko výhod:

• rýchle odpojenie pri dlhotrvajúcom preťažení (podobne ako termistor, nadprúdové relé)
• rýchle odpojenie pri skrate s faktorom <12 (podobne ako nadprúdové relé)
• rýchle odpojenie pri skrate s faktorom >12 (podobne ako poistka)
• rýchle odpojenie pri skrate s faktorom >100 (podobne ako poistka)
• signalizácia rozpojenia obvodu (NO+NC kontakt)
• možnosť okamžitého opakovaného zapnutia (ako istič)
• bezpečné rozpojenie jednosmerného obvodu
• ochrana brzdného rezistoru ako aj vodičov
• zabraňuje vzniku prehriatia/požiaru v rozvodni či mieste inštalácie rezistoru

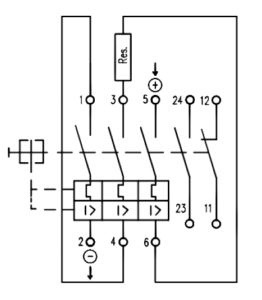

Bezpečnostný istič DC-Powerswitch FPS pre jednosmerné obvody meniča je možné jednoducho namontovať aj dodatočne do už jestvujúcej inštalácie na kábel medzi frekvenčný menič a brzdný odpor. Zariadením je možné chrániť záťaže s menovitým prúdom od 1,0 do 40A, pri jednosmernom napätí až do 850 V.

Nastavovací element umožňuje nastavenie na presný maximálny prúd, čo zabraňuje nežiadúcim vypnutiam. Pri bežnom brzdení je tak schopný vydržať bez vypnutia impulzné zaťaženie 100-násobne vyššie než nominálne zaťaženie.

V prípade poruchy je vypnutie indikované bezpotenciálovými kontaktmi NO a NC. Po úspešnom odstránení poruchy môže byť DC-Powerswitch FPS zapnutý ako bežný istič.

Tieto DC ističe boli vyvinuté tak, aby chránili odpory od konštantného preťaženia a príliš vysokých špičkových zaťažení.

Základné vlastnosti:

• magnetická a tepelná ochranou proti preťaženiu
• impulzné zaťaženie 100-krát vyššie ako nominálne zaťaženie
• skratová odolnosť do 5 kA, 1 ms
• menovitý prúd 1,0 – 40 A, druh záťaže DC1, nastaviteľný
• 10 základných typov podľa menovitého prúdu
• menovité napätie do 850 VDC
• pre inštaláciu na DIN lištu, do rozvádzača alebo do priestoru výkonového rezistoru
• so signálovými kontaktami NC+NO zaťažiteľné 5A/24VDC / 10A/230VAC

Vhodný typ FPS sa volí podľa tepelného menovitého prúdu brzdového rezistora. Vypínacia charakteristika je definovaná krivkami, ktoré nájdete nižšie na stránke v datasheete ističa FPS.
